2m & 70cm-D-Star Relais DB0WUN



AKTUELLES:

10m D-Star HotSpot auf dem Schneeberg
29,220 MHz

DF0WUN

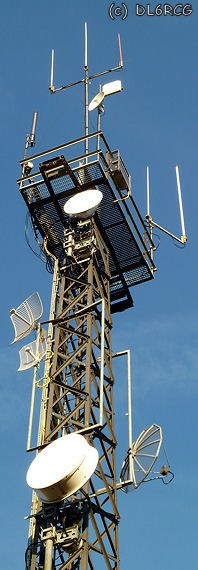

Mast

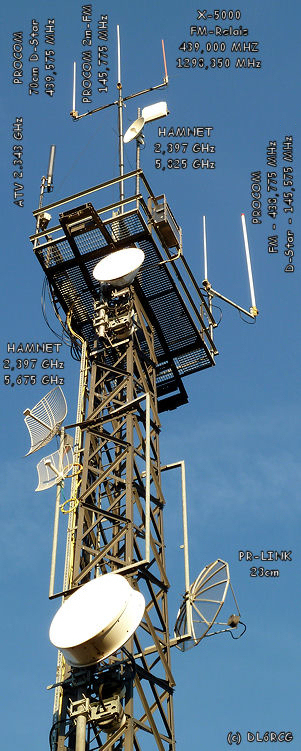

Teilansicht Antennenmast
Bitte ins Bild klicken !
Mast

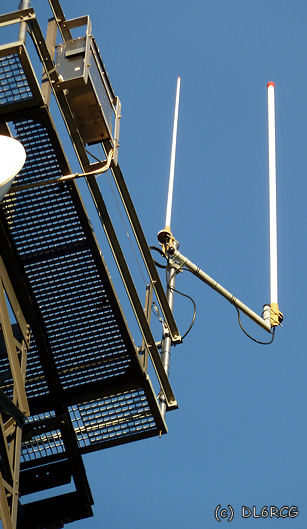

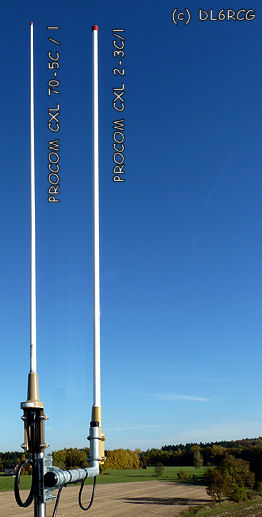

PROCOM-Antennen fuer 2m & 70cm
Mast

links, Antenne fuer das FM-Relais auf 438,775 MHz
rechts, Antenne fuer das D-Star Relais auf 145,58125 MHz

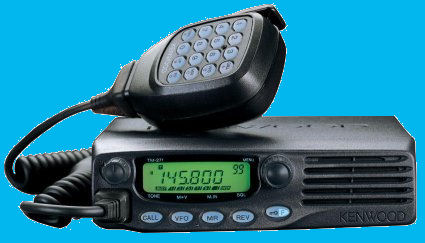

Kenwood TM-271E für RX & TX

TM-271E

weiter Infos unter Technik:

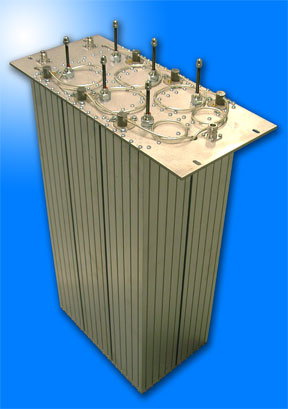

Antennenweiche DPRE4-6V
DPRE4-6V
Daten unter Technik:

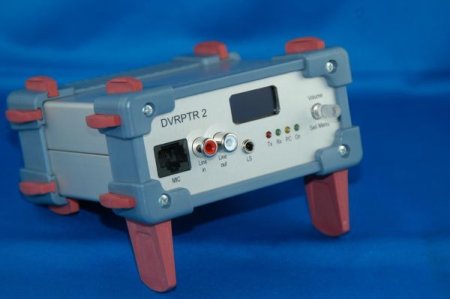

D-Star Modem DV-RPTR V2

DV-RPTR V2

weitere Infos bei Technik:

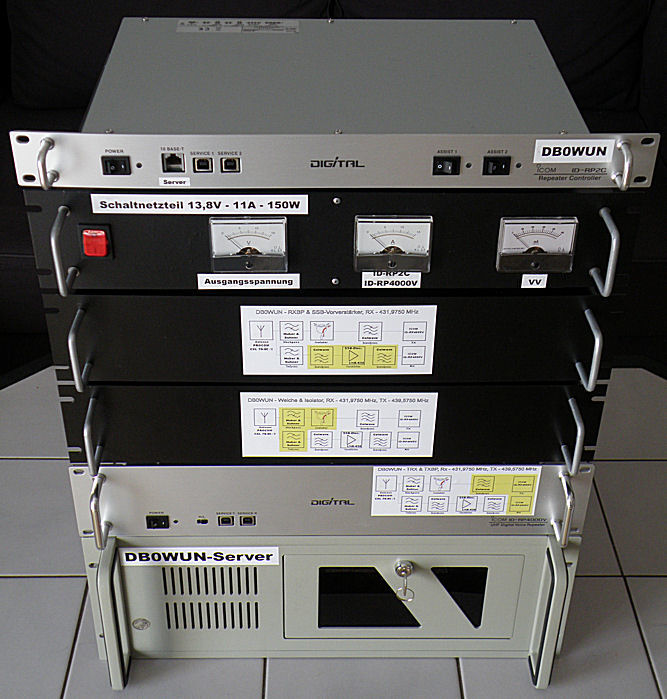

DB0WUN
weiter Bilder unter Technik

Ref D-Star



Technische Daten:

* *
Standort:
Haingruen bei Marktredwitz, JO60BA
*
Breitengrad 50°00'01" N - Laengengrad 12°08'36" O
* *
* 2m / VHF
Kanal: RV46X Eingabe:  144.981250 MHz
* Ausgabe: 145.581250 MHz
Antennenweiche:

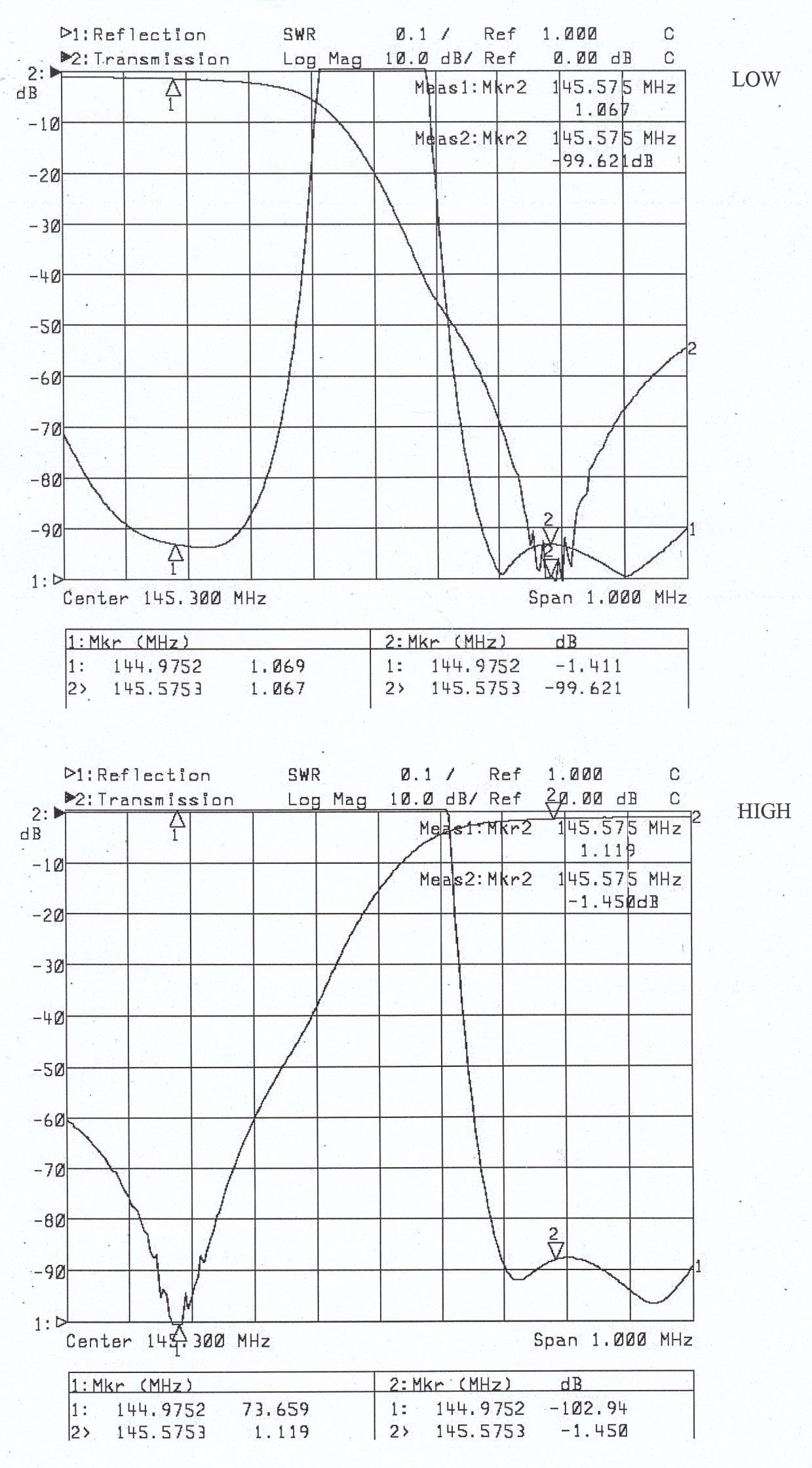

DPRE4-6V von IK-Telecom - Finnland eingebaut. 1.PF  2.PF  3.PF

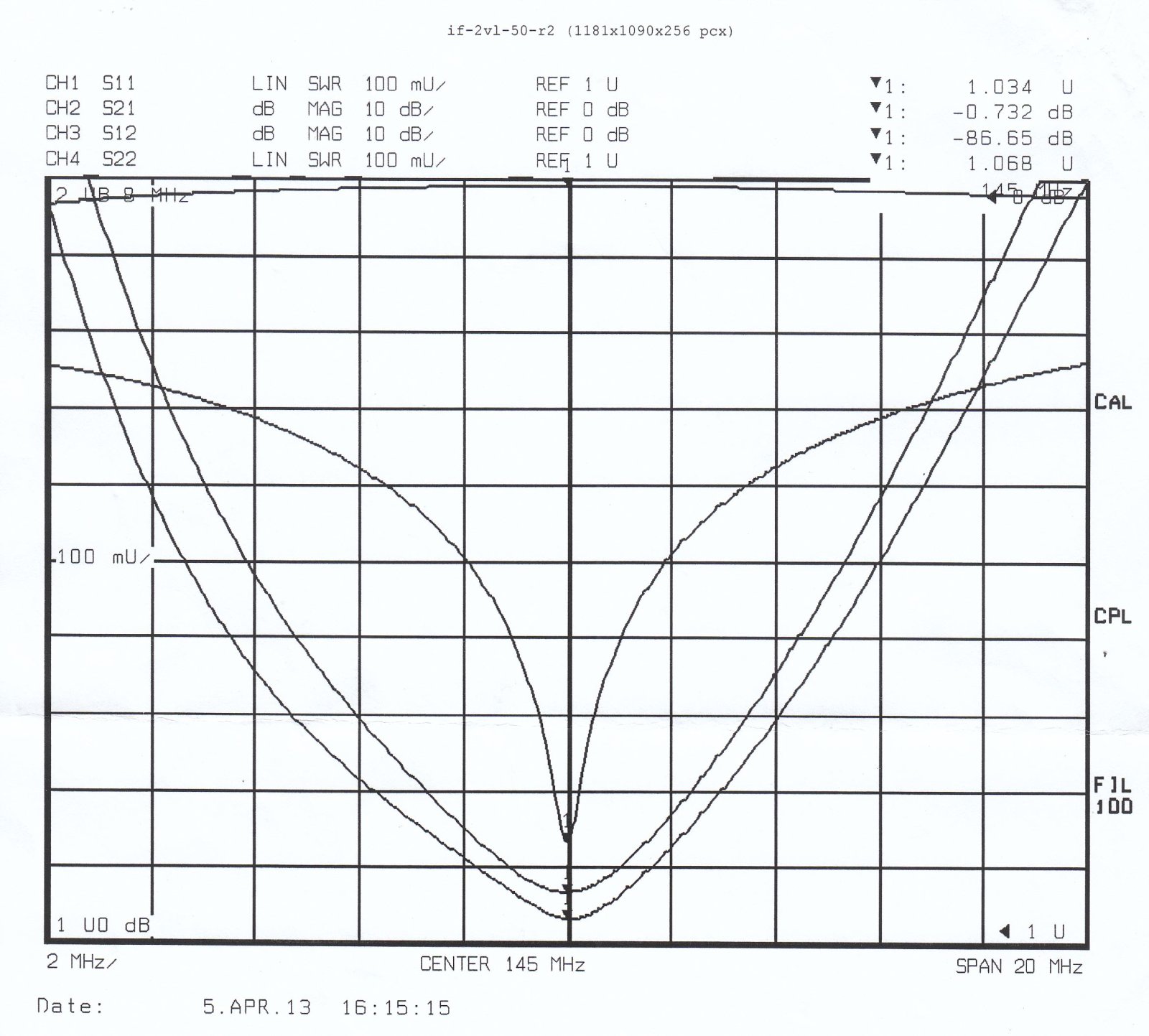

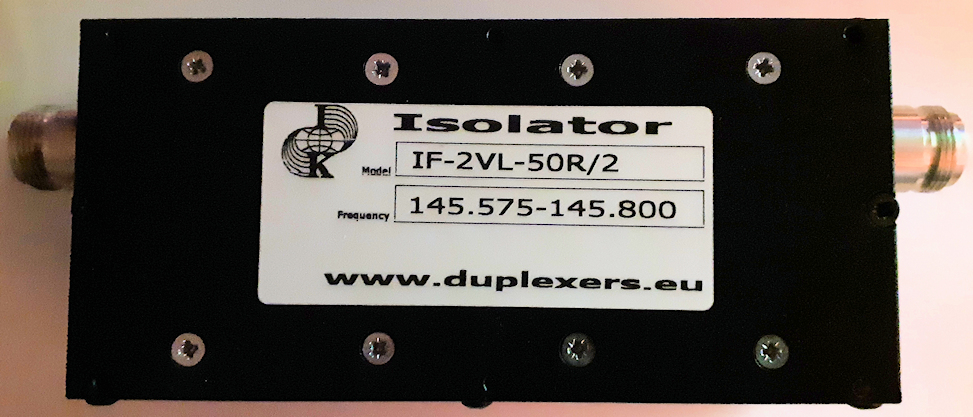

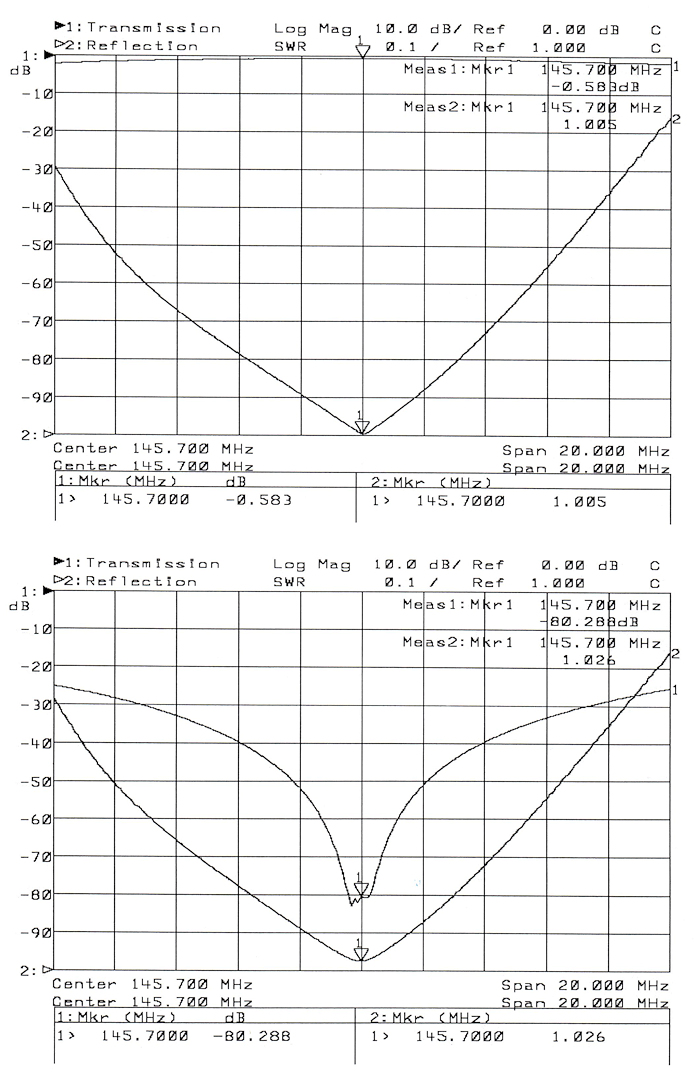

Isolator: IF-V2L-50R-2 von IK-Telecom - Finnland eingebaut. 1.FP  2.FP
Vorverstaerker: MKU LNA-144A LNA von Kuhne-Electronic (Rauschzahl 0,32 dB NF / 18°C)
 Antenne: PROCOM CXL 2-3C/l CLX (Gain: 3 dBD) ca. 662m ueber NN  (20m ueber Grund am Mastkorb)
Besonderheiten : Call: DB0WUN_C <> Alle D-Star-Betriebsmodies jetzt moeglich !
DCS-Nummer 33783 (DTMF-Code für "CallSignRouting")  HotSpot kann direkt connectet werden !
onAir
DV-RPTR V2 mit 2 x KENWOOD TM-271E (RX) & (TX) ( 15 Watt ERP )
2m Aktuell: - Die Relaisfunkstelle arbeitet zur Zeit auf  dem DCS 1C, Deutschland -
- kann jederzeit durch User umgelinkt werden ! -
Infos aus IRCDDB: bitte ins ICON klicken:  IRCDDB  Daten aus IRCDDB !
* 70cm / UHF
Kanal: RU766 Eingabe : 431.9750 MHz
*
Ausgabe: 439.5750 MHz
Antennenweiche & BPs: 1 x Bandpass-Weiche von Huber & Suhner, 3 x Celwave Bandpässe und 1 x Zirkulator (Isolator)
Vorverstaerker: SSB-Electronic LNA-435 MK II < Rauschmaß: 0,25 dB  Gain: 22dB >
Antenne : PROCOM CXL 70-5C / l CXL (Gain: 6 dBD) ca. 667 m ueber NN (24m ueber Grund an Mastspitze)
Besonderheiten : Call: DB0WUN_B <> Alle D-Star-Betriebsmodies jetzt moeglich !
DCS-Nummer 33782 (DTMF-Code für "CallSignRouting")  HotSpot kann direkt connectet werden !
onAir
aktuelle IRCDDB-Gateway Software jetzt im Betrieb !
* *
Betreiber : DL3NDS, Hans-Juergen Gebhardt - Postfach 334 - D-95622 Wunsiedel
eMail eMail:eMail
db0wun (at) dl3nds.de
 70cm Aktuell: - Die Relaisfunkstelle arbeitet zur Zeit auf dem DCS 8F, Südtirol -
- kann jederzeit durch User umgelinkt werden ! -
*

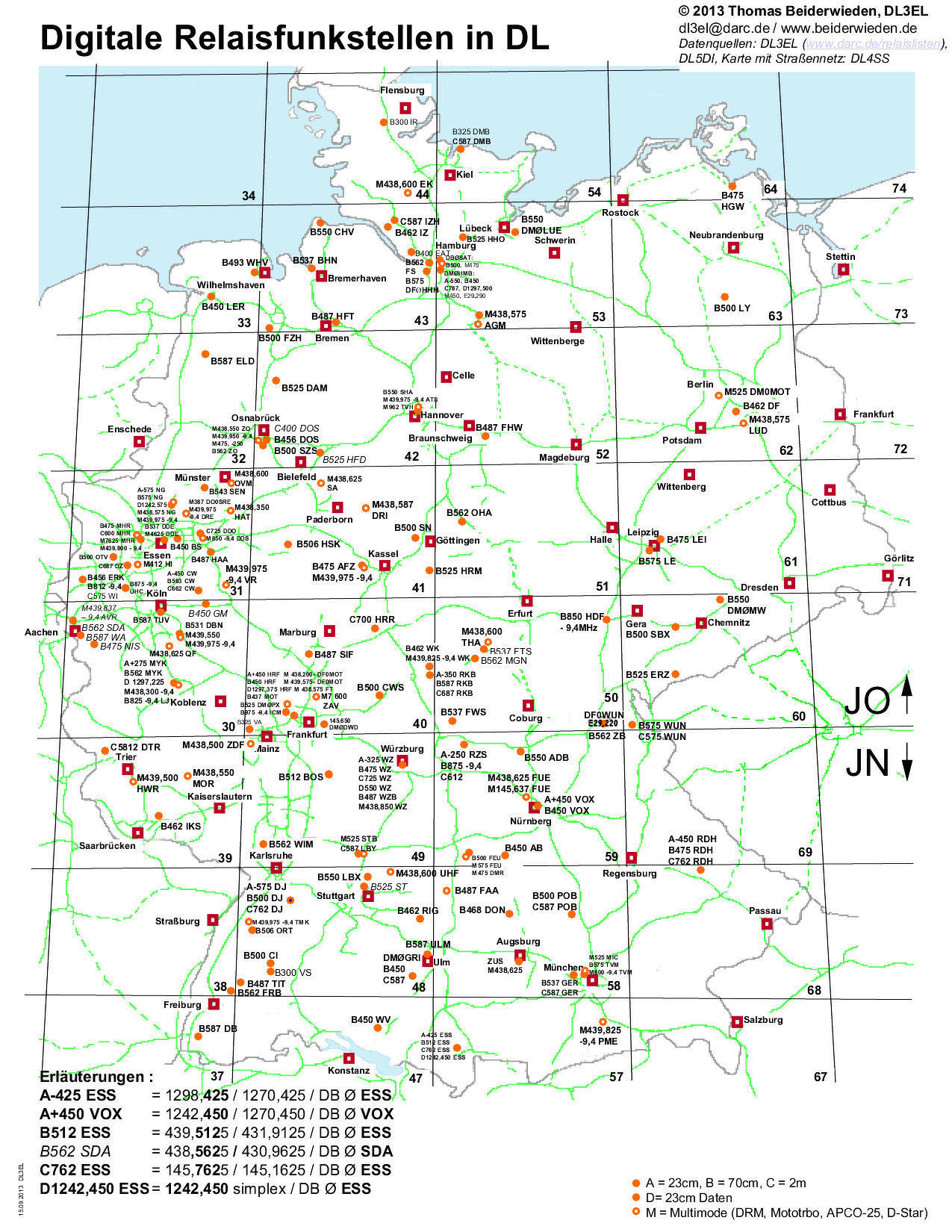

aktuelle D-Star Liste DL

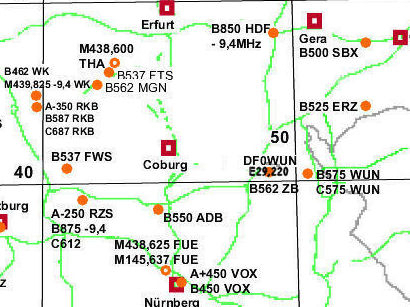

D-Star Relaiskarte:
D-Star-Relaiskarte
<zur Karte von DL5SAF bitte ins Bild klicken>

OK


Antennenmast am Clubgelände
Mast
bitte ins Bild klicken !


Reichweiten der verschiedenen Relaisfunkstellen

Reichweitenkarte
VHF
FM & D-Star
Reichweitenkarte
VHF
FM & D-Star
Reichweitenkarte
UHF
FM & D-Star
Reichweitenkarte
UHF
 FM & D-Star
Reichweitenkarte
SHF
23cm FM
Reichweitenkarte
SHF
23cm FM

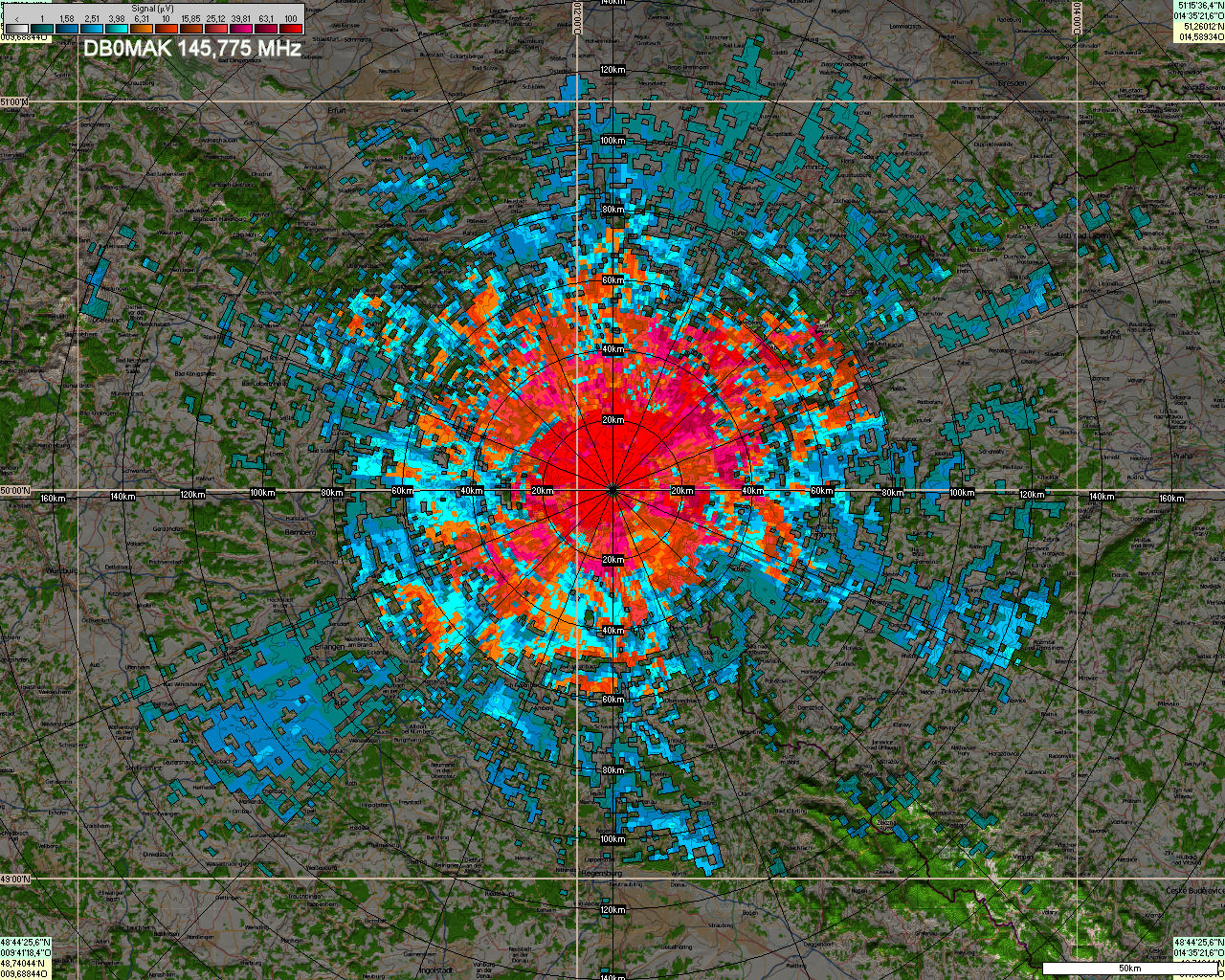

Hochantenne
DB0MAK 2m
145.775 MHz &
145.58125 Mhz

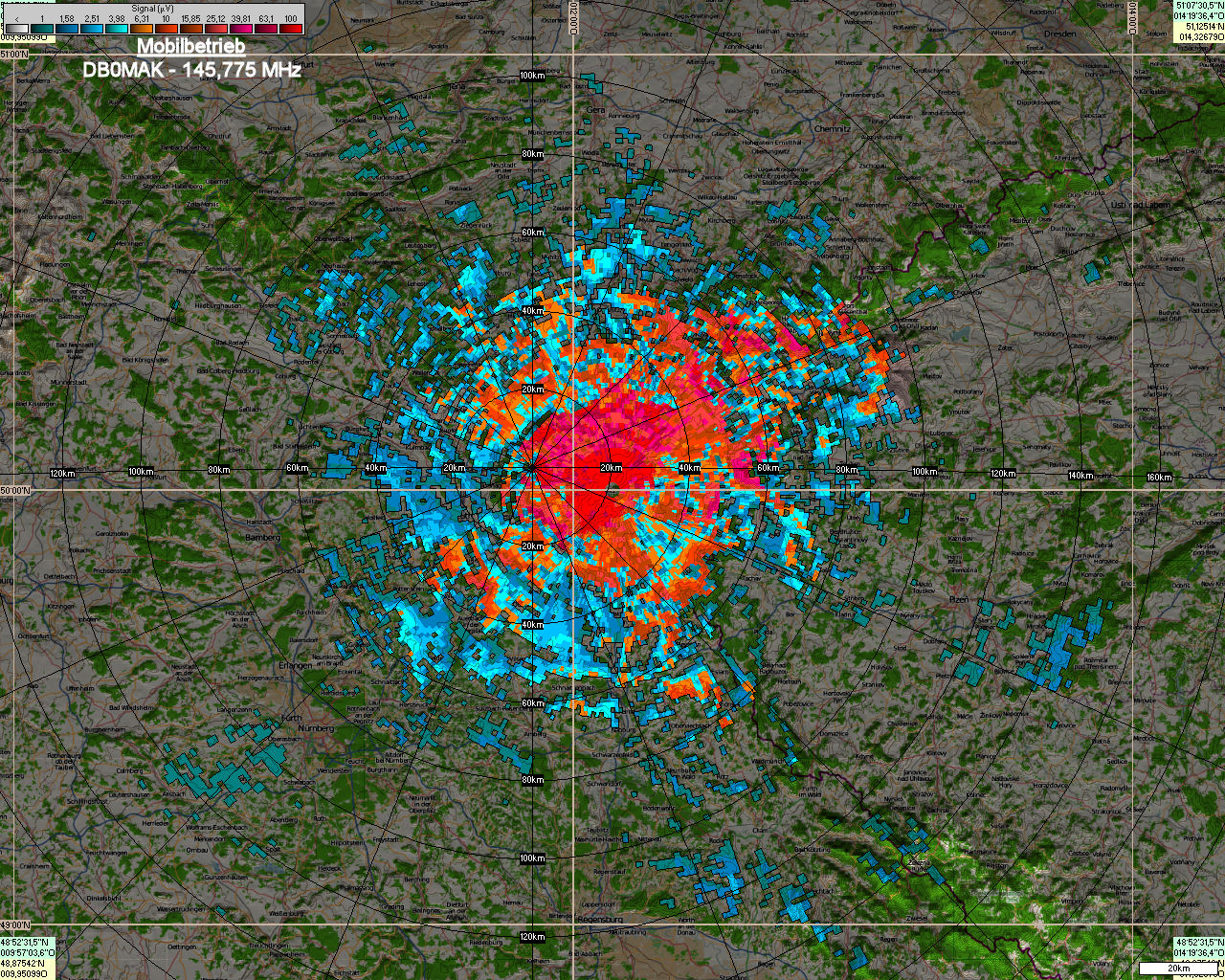

Mobilantenne
DB0MAK Mobil
145.775 MHz &
145.58125 MHz

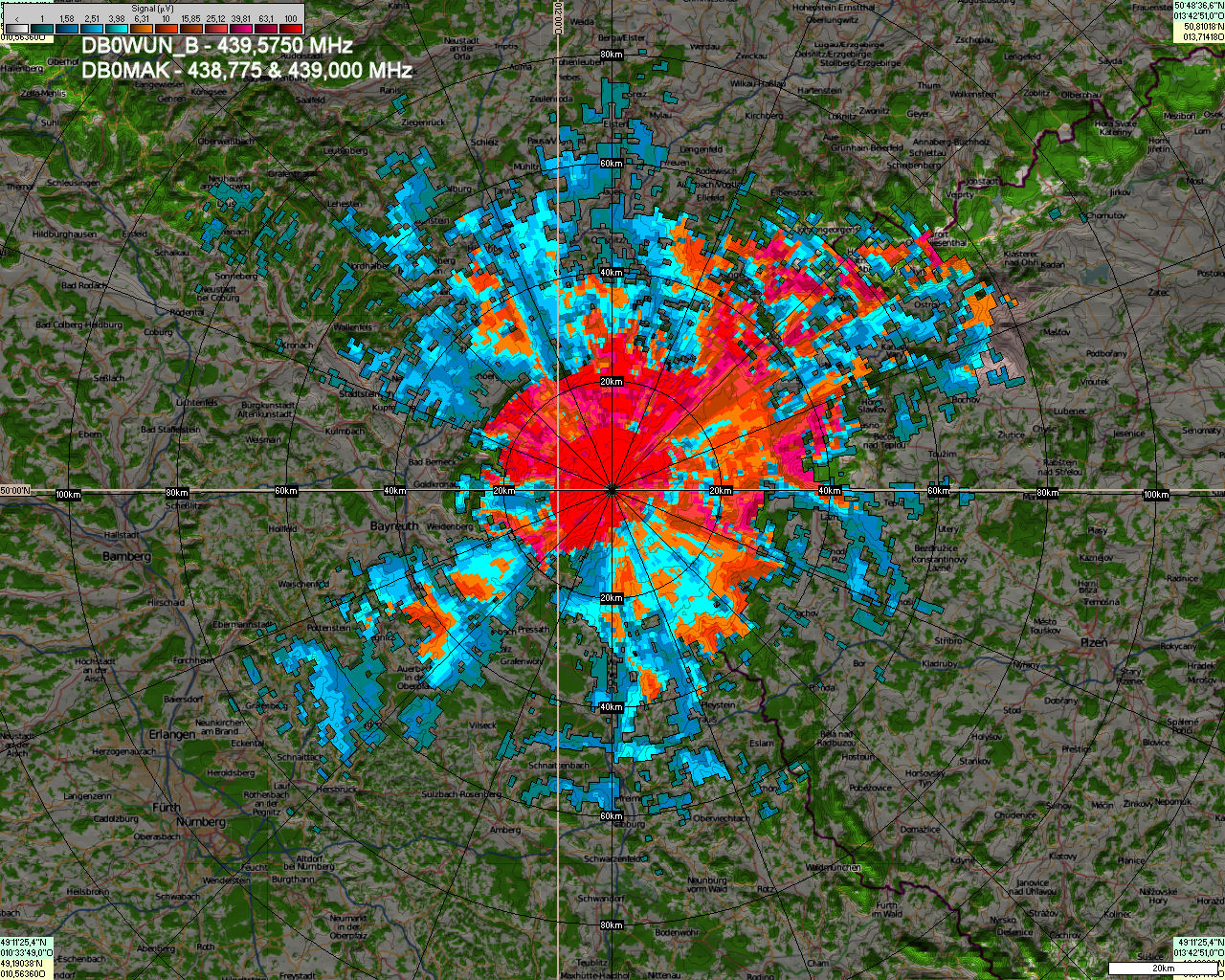

Hochantenne
DB0MAK, DB0WUN 70cm
438.775, 439.000 & 439.5750 MHz

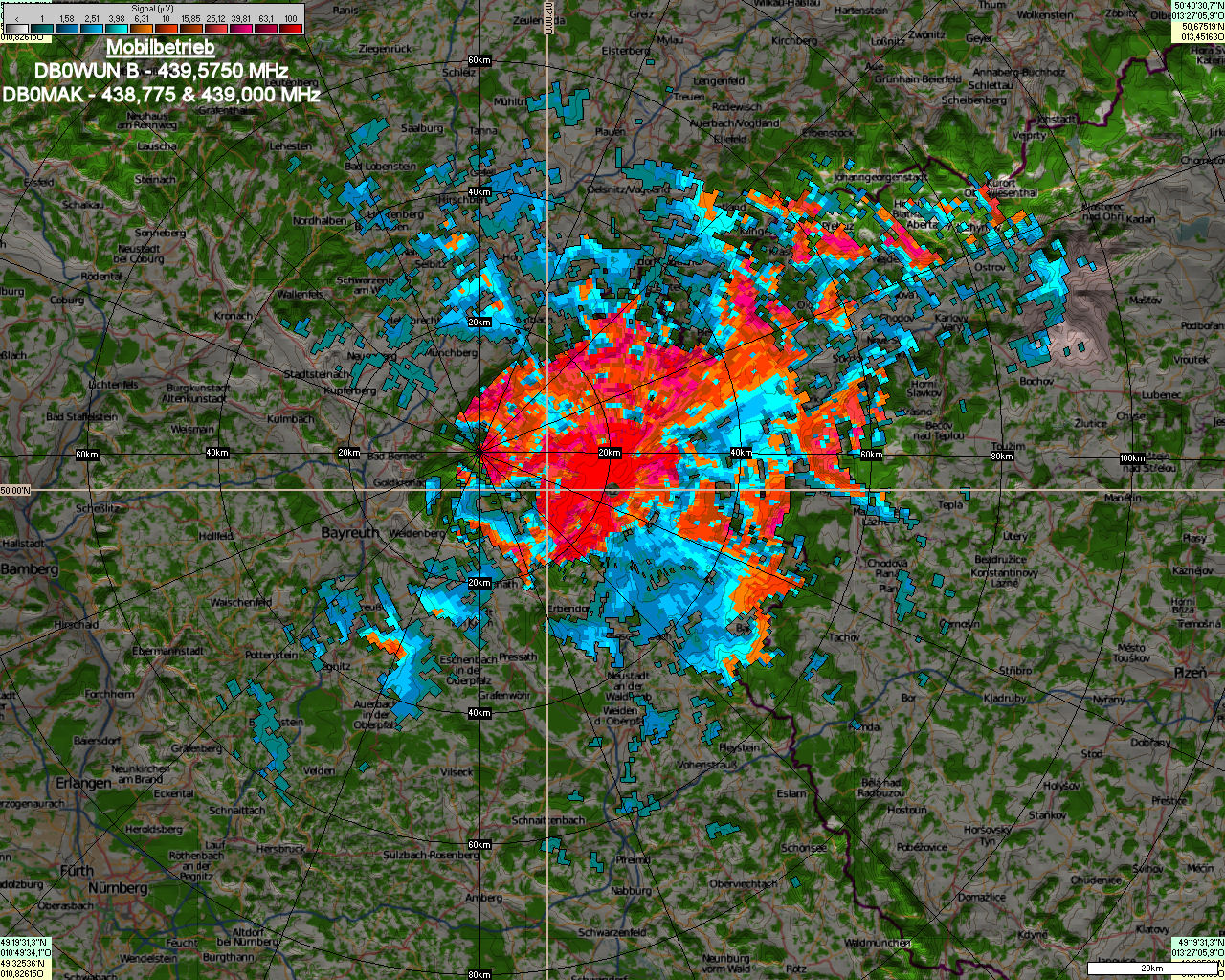

Mobilantenne
DB0MAK, DB0WUN Mobil
438.775, 439.000 & 439.5750 MHz

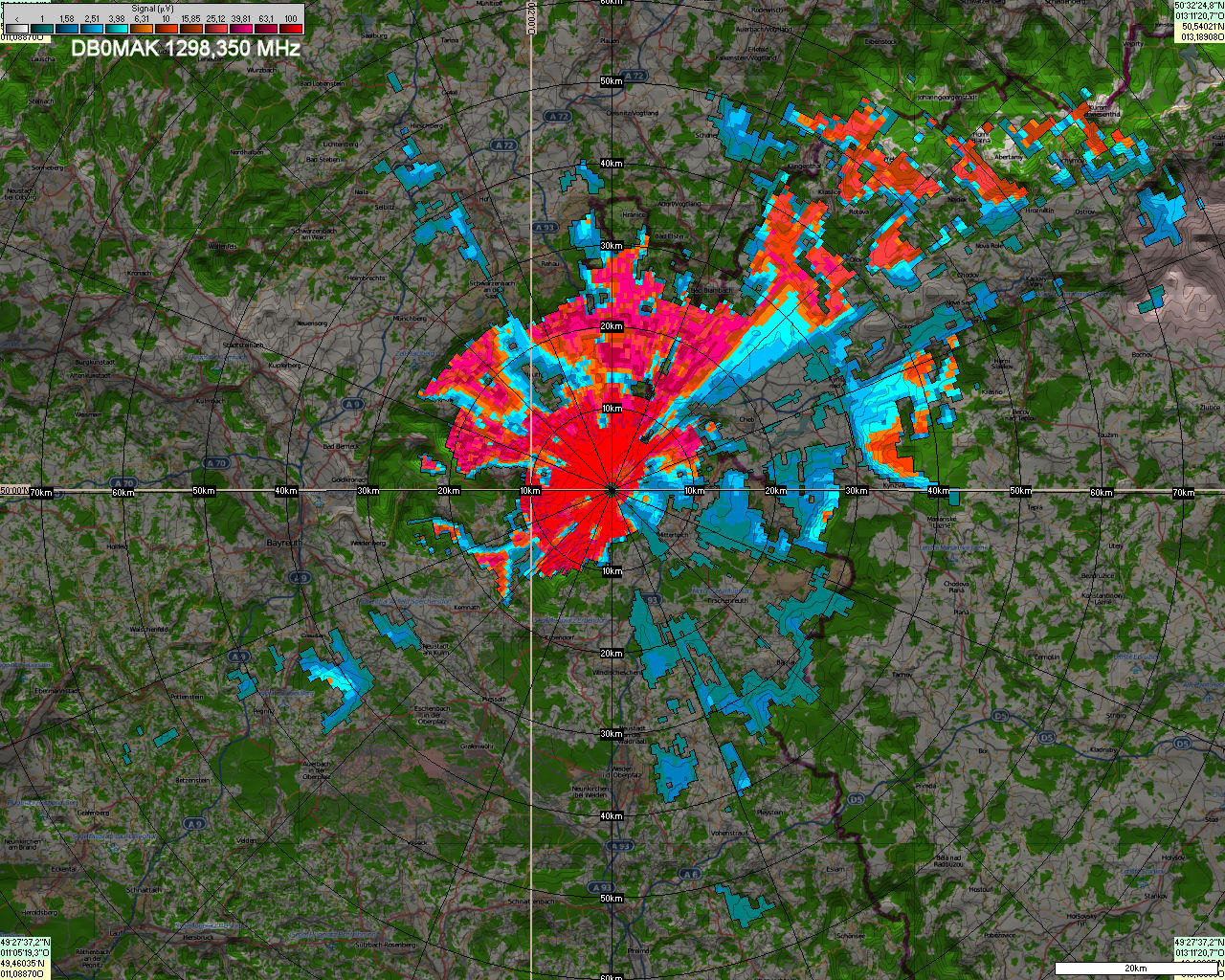

 Hochantenne
DB0MAK 23cm

1298,350 MHz

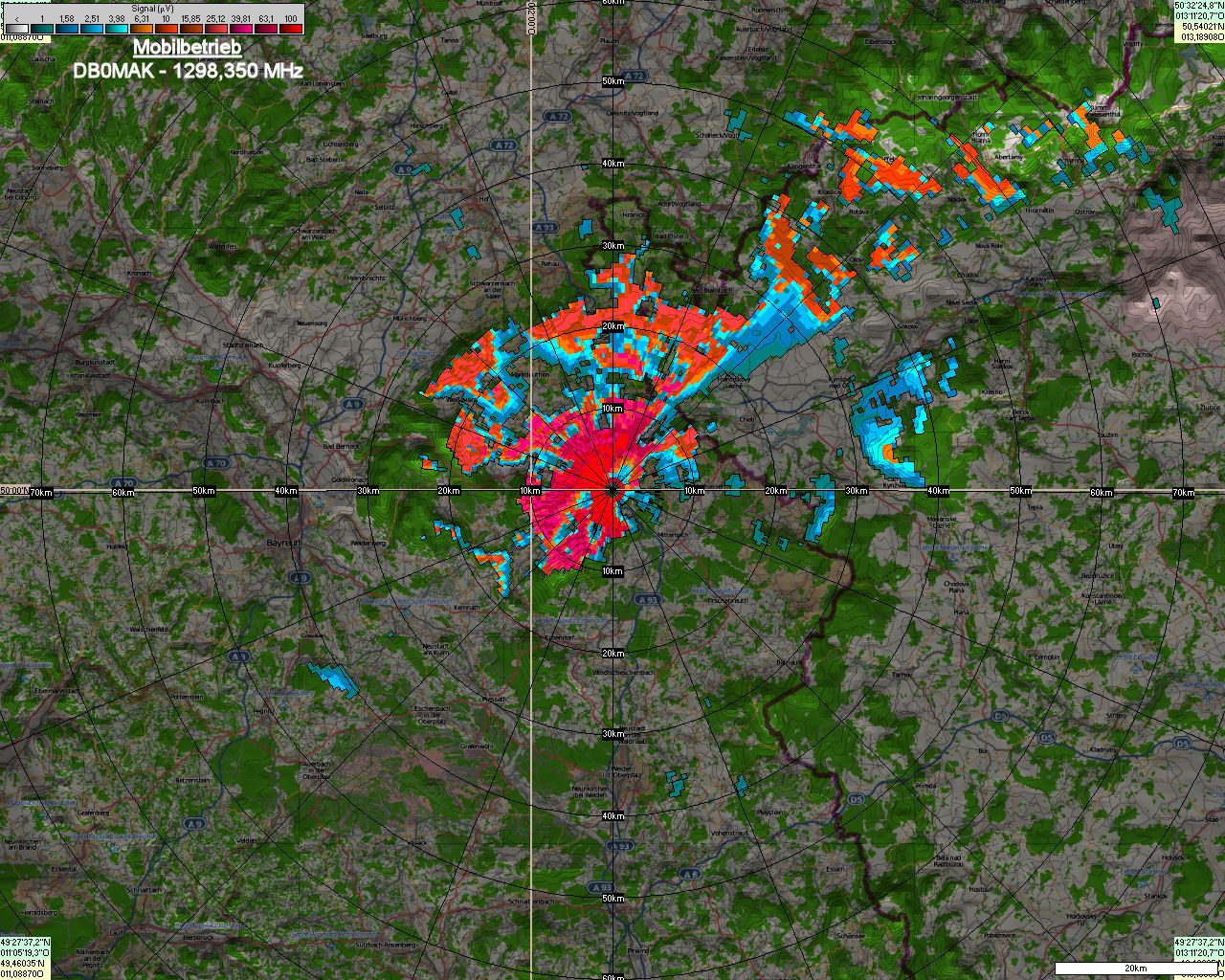

Mobilantenne
DB0MAK 23cm Mobil

1298,350 MHz
- alle Karten sind mit RadioMobile erstellt -

Weitere Relaisfunkstellen von B03 !

letzte Aktualisierung am Sonntag den 14. Juni 2015
