NF-Modifikationen am MH-133, MH-154 & MH-198
Mikrofone für IC-E2820, ID-880, ID-5100 & ID-7100, etc.
* Modifikation nur sinnvoll wenn am TRX keine Änderungen (z.B. IC-E2820D) durchgeführt wurden !

Bei beiden Mikrofonen klingt die Modulation z.T. sehr leise und der Frequenzgang ist im unteren Bereich
sehr beschnitten. (Mod. klingt blechern !) Um dieses etwas zu verbessern wurde an beiden Mikrofonen ein
Kondensator zusätzlich eingebaut, und am HM-154 ein zusätzliches Loch ins Gehäuse gebohrt.

ICOM MH-133

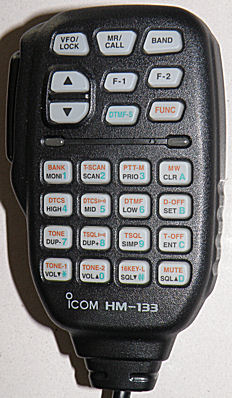

MH-133
Das MH-133 mit
DTMF-Tastatur.

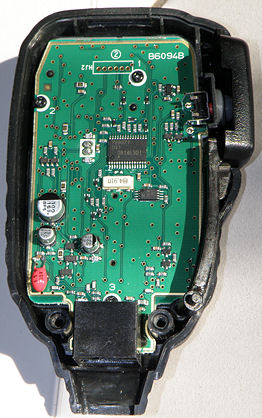

MH-133
Das Mikrofon mit Platine & Kondensator 1,5uF.

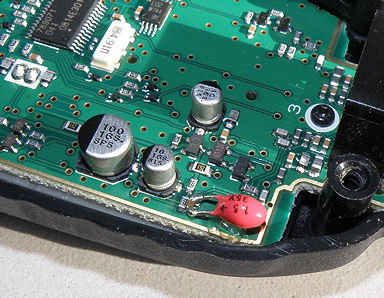

MH-133
Den Kondensator vorsichtig mit Heißkleber fixieren !

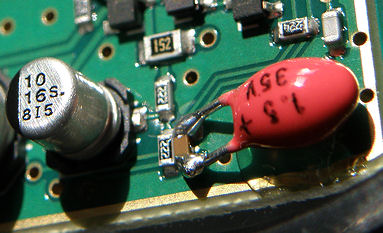

MH-133
Der Kondensator wird so eingebaut das der +Anschluß nach Aussen zeigt. Beim Einbau ist darauf achten das die Anschluß-
beinchen sehr kurz sind damit der Mic-Deckel noch passt !
Beim Montieren des Deckels bitte auf den C achten !


Soundbeispiele:


IC-E2820 D-Star: MH-133 Original und MH-133 mit Kondensator
                      FM:  MH-133 Original und MH-133 mit Kondensator

IC-E880D D-Star:  MH-133 Original und MH-133 mit Kondensator
                   FM:   die Modulation ist gleich wie beim IC-E2820



ICOM MH-154
baugleich mit MH-198
< auch für ID-5100 & ID-7100 >

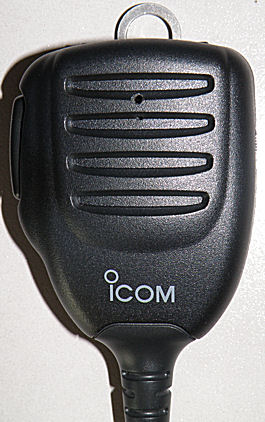

MH-154
Das MH-154 & MH-198 mit
zusätzlicher Bohrung.

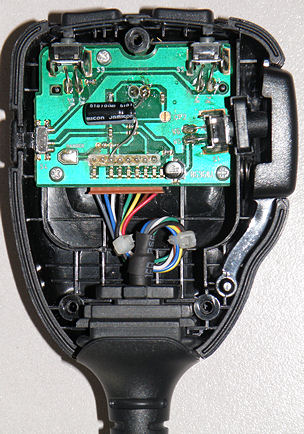

MH-154
Das geöffnete Mikrofon mit zusätzlichen
2,2uF Kondensator.

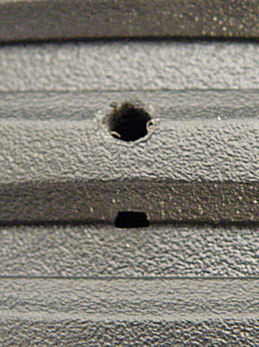

MH-154
Die zusätzliche Öffnung ist notwendig damit das Mikrofon den Schall direkt aufnehmen kann. Im Original klingt die Modulation schlechter als beim Original MH-133 !

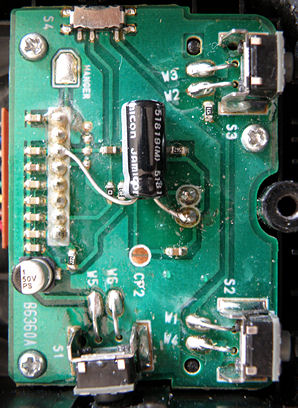

MH-154
Der rechte Anschluß des Kondensator ist Plus !

Bitte beachtet das die Garantie für die Mikrofone erlischt wenn die Änderung durchgeführt wird !
Die Modifikation beim MH-133 ist mit Vorsicht vorzunehen da die Platine leicht beschädigt werden kann !
Beide Mikrofone können am IC-E2820 sowie IC-E880 verwendet werden !
Für evtl. Fragen stehe ich aber gerne zu Verfügung !


73 de  DL3NDS, Hans-Jürgen - 20.09.2009
* Ergänzung am 10.10.2013  & 22.06.2014
